使用

快速开始

注：以下输出目录以output为例，可自行修改为其他目录。

  1. pip 安装 UCAgent

    1
    pip3 install git+https://git@github.com/XS-MLVP/UCAgent@main

  2. 安装 Qwen Code CLI

    • 直接使用npm全局安装sudo npm install -g @qwen-code/qwen-code。（需要本地有nodejs 环境）
    • 其他安装方式请参考：Qwen Code 安装

  3. 准备 DUT（待测模块）

    • 创建目录：在{工作区}目录下创建Adder目录。({工作区}是指当前运行ucagent命令的地方，其他的的目录都以{工作区}为根目录)
      • mkdir -p Adder
    • RTL：使用快速开始-简单加法器的加法器，将其代码放入Adder/Adder.v

    • 注入 bug：将输出和位宽修改为 63 位（用于演示位宽错误导致的缺陷）。

      • 将Adder.v第九行由output [WIDTH-1:0] sum,改为output [WIDTH-2:0] sum,，vim Adder/Adder.v。目前的 verilog 代码为：

         1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
        // A verilog 64-bit full adder with carry in and carry out

module Adder #(
    parameter WIDTH = 64
) (
    input [WIDTH-1:0] a,
    input [WIDTH-1:0] b,
    input cin,
    output [WIDTH-2:0] sum,
    output cout
);

assign {cout, sum}  = a + b + cin;

endmodule
    • 当前的目录结构如下：
      1
2
3
      {工作区}
└── Adder
    └── Adder.v

  4. 将 RTL 导出为 Python Module

    picker 可以将 RTL 设计验证模块打包成动态库，并提供 Python 的编程接口来驱动电路。参照基础工具-工具介绍和picker 文档

    • 直接在{工作区}目录下执行命令picker export Adder/Adder.v --rw 1 --sname Adder --tdir output/ -c -w output/Adder/Adder.fst
    • 当前的目录结构如下：
      1
2
3
4
5
6
7
      {工作区}
├── Adder
│   └── Adder.v
└── output
    └── Adder # picker导出的Adder包
        ├── ...
        └── xspcomm

  5. 编写 README

    • 将加法器的说明、验证目标、bug 分析和其他都写在Adder文件夹的README.md文件中，同时将这个文件向output/Adder文件夹复制一份。

      • 将内容写入 readme 中，vim Adder/README.md，将下面内容复制到README.md中。
      • 复制文件，cp Adder/README.md output/Adder/README.md。

      • Adder/README.md内容可以是如下：

         1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
        ### Adder 64 位加法器

输入 a, b, cin 输出 sum，cout
实现 sum = a + b + cin
cin 是进位输入
cout 是进位输出

### 验证目标

只要验证加法相关的功能，其他验证，例如波形、接口等，不需要出现

### bug 分析

在 bug 分析时，请参考源码：examples/MyAdder/Adder.v

### 其他

所有的文档和注释都用中文编写
    • 当前的目录结构如下：
      1
2
3
4
5
6
7
8
      {工作区}
├── Adder
│   ├── Adder.v
│   └── README.md
└── output
    └── Adder # picker导出的Adder包
        ├── ...
        └── xspcomm

  6. 配置 Qwen Code CLI

    • 修改~/.qwen/settings.json 配置文件，vim ~/.qwen/settings.json，示例 Qwen 配置文件如下：
    1
2
3
4
5
6
7
8
    {
 "mcpServers": {
     "unitytest": {
         "httpUrl": "http://localhost:5000/mcp",
         "timeout": 10000
     }
 }
}
    • 配置文件解释：
    • mcpServers： MCP 服务器列表，这是一个对象，可以包含多个服务器的配置
    • unitytest：服务器标识，用于区分不同的 MCP 服务器，此处为 UCAgent 提供的 MCP 服务器
    • httpUrl：服务器地址，Qwen 将通过 HTTP 协议与该服务器通信。

  7. 启动 MCP Server

    • 在{工作区}目录下：
    1
    ucagent output/ Adder -s -hm --tui --mcp-server-no-file-tools --no-embed-tools

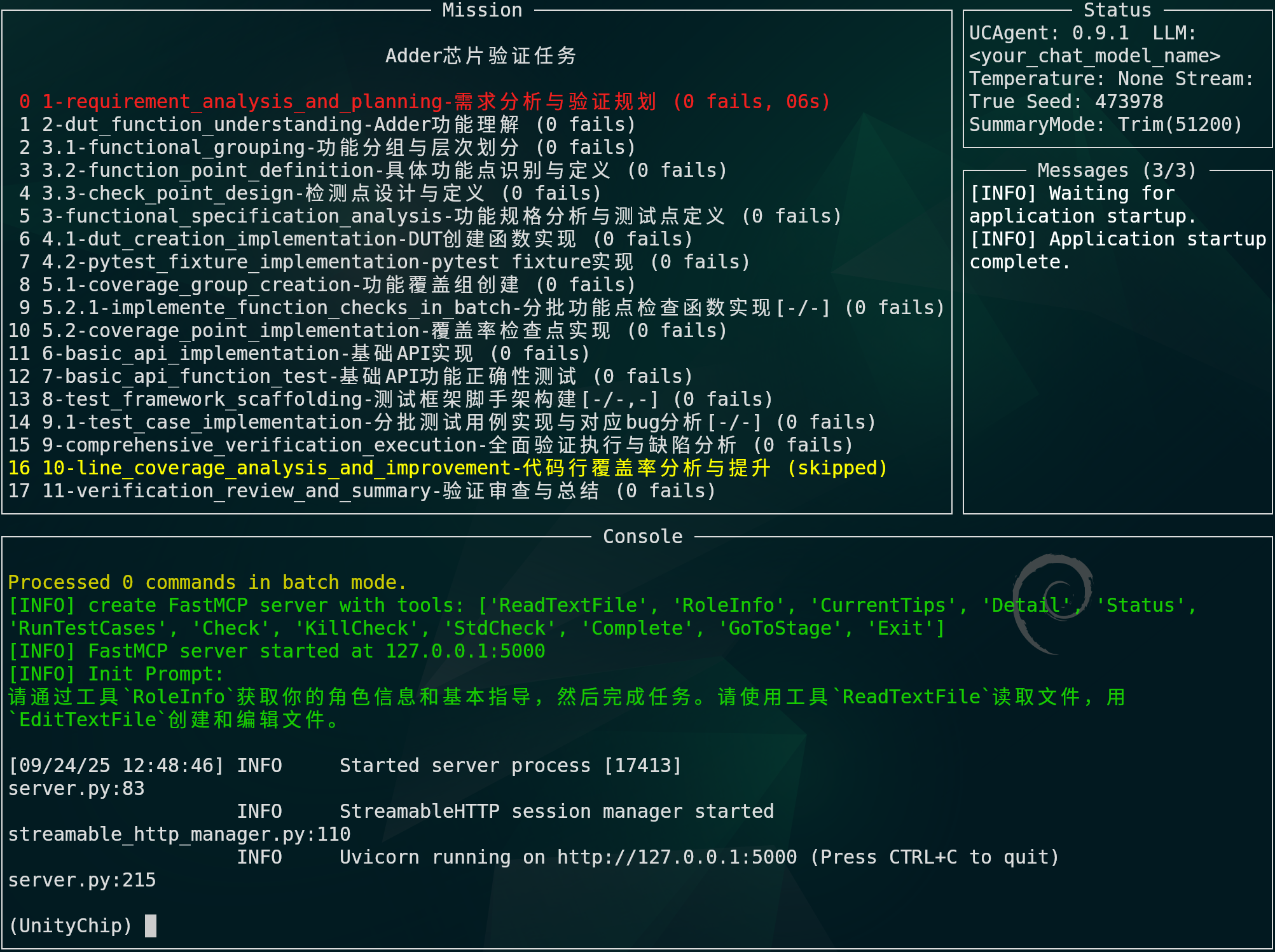

    运行命令之后，可以看到“图 1:tui 界面”

    tui界面

  8. 启动 Qwen Code

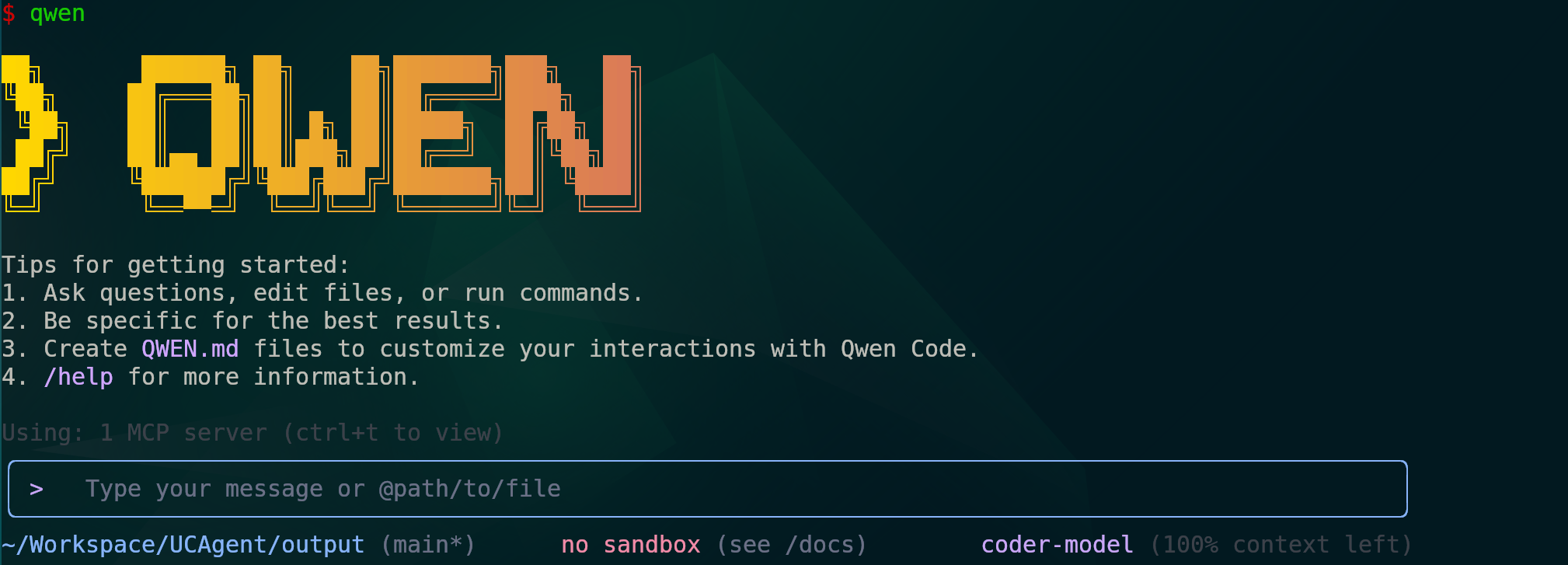

    • 另开一个终端，在UCAgent/output目录输入qwen启动 Qwen Code，看见 >QWEN 图就表示启动成功，如“图 2”所示。 qwen启动界面

  9. 开始验证

    • 在框内输入提示词并且同意 Qwen Code 的使用工具、命令和读写文件请求。提示词如下：

    请通过工具 RoleInfo 获取你的角色信息和基本指导，然后完成任务。请使用工具 ReadTextFile 读取文件。你需要在当前工作目录进行文件操作，不要超出该目录。

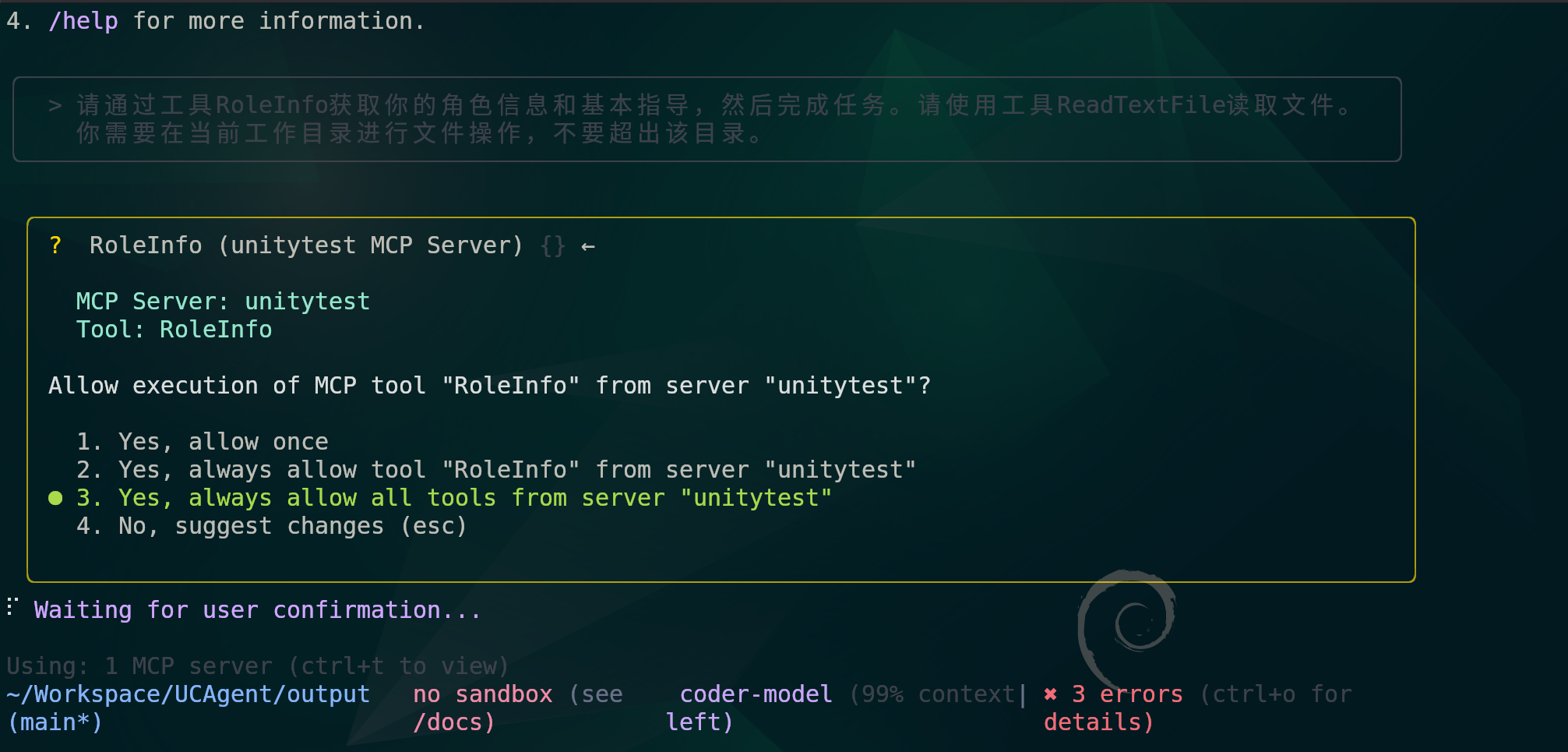

    qwen-allow

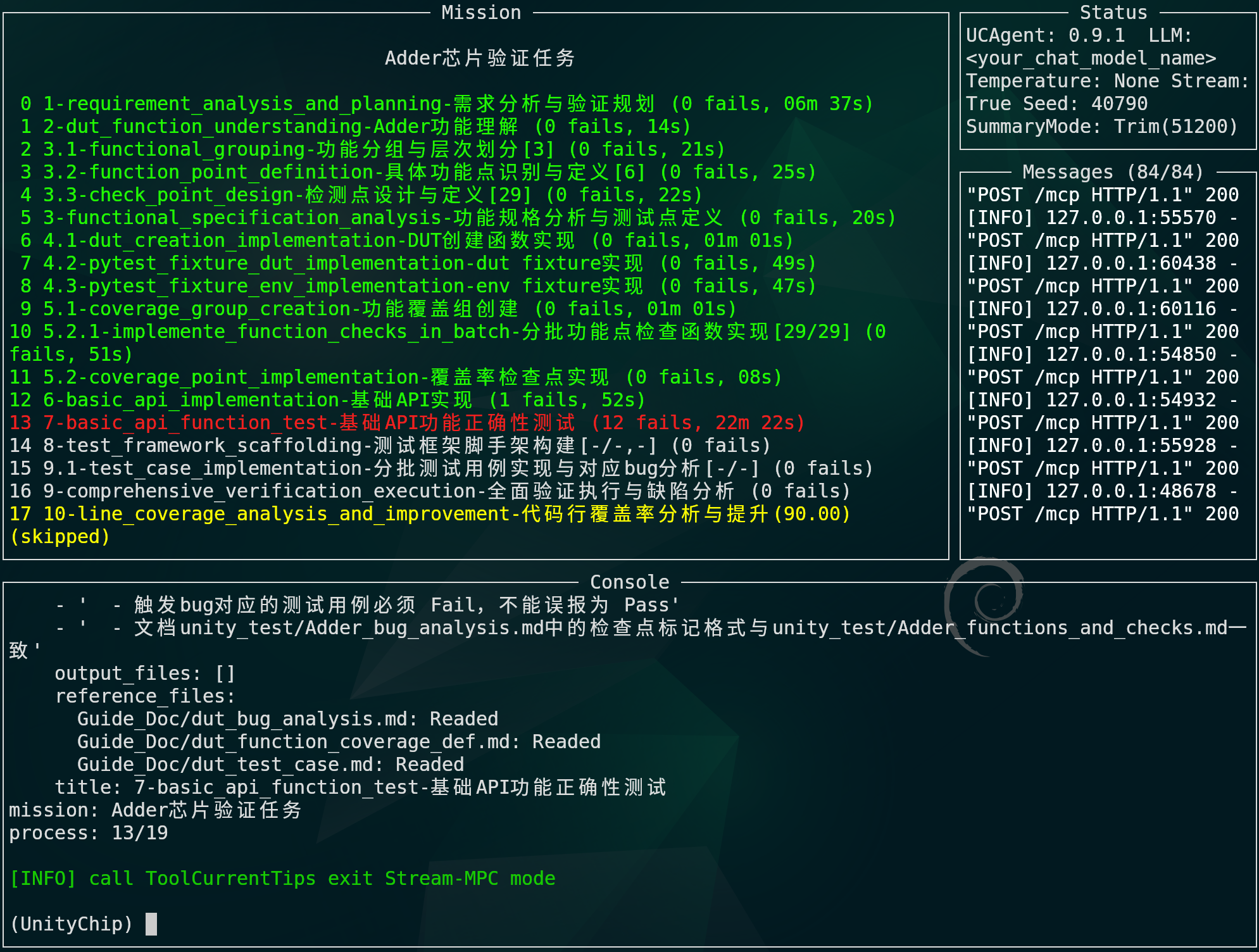

    有时候 Qwen Code 停止了，但是我们不确定是否完成了任务，此时可以通过查看 server 的 tui 界面来确认，参照“图 4：tui‑pause”。

    tui-pause

    此时 Mission 部分显示阶段还在 13，所以我们还要让 Qwen Code 继续执行任务，参照“图 5：qwen‑pause”。

    qwen-pause

    中途停止了，但是任务没有完成，可以通过在输入框里输入“继续”来继续。

至此，“快速开始”基本完成，以下是生成内容的“结果分析”和对“快速开始”的整体“流程总结”。 如果需要验证自己的模块，可以参照流程总结中的需要准备的文件

结果分析

  • 当前的目录结构如下：

     1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
    {工作区}
├── Adder
│   ├── Adder.v
│   └── README.md
└── output
    ├── Adder # picker导出的Adder包
    │   ├── ...
    │   └── xspcomm
    ├── Guide_Doc # 各种模板文件
    ├── uc_test_report # 跑完的测试报告，包含可以直接网页运行的index.html
    └── unity_test # 各种生成的文档和测试用例文件
        └── tests # 测试用例及其依赖

    最终的结果都在output文件夹中，其中的内容如下：

  • Guide_Doc：这些文件是“规范/示例/模板型”的参考文档，启动时会从ucagent/lang/zh/doc/Guide_Doc复制到工作区的 Guide_Doc/（当前以 output 作为 workspace 时即 output/Guide_Doc/）。它们不会被直接执行，供人和 AI 作为编写 unity_test 文档与测试的范式与规范，并被语义检索工具读取，在 UCAgent 初始化时复制过来。 对文件的详细解读可参照模板文件 Guide_Doc

  • uc_test_report：由 toffee-test 生成的 index.html 报告，可直接使用浏览器打开。

    • 这个报告包含了 Line Coverage 行覆盖率，Functional Coverage 功能覆盖率，测试用例的通过情况，功能点标记具体情况等内容。
  • unity_test/tests：验证代码文件夹 对文件的详细解读可参照生成的代码
  • unity_test/*.md：验证相关文档 对文件的详细解读可参照生成的文档

流程总结

需要准备的文件

  • 待验证的源码，verilog或chisel均可，将其放于{工作区}/{模块名}文件夹下
  • 源码对应的 SPEC，md格式，将其放于{工作区}/{模块名}文件夹下

以Adder模块举例：

1
2
3
4
{工作区}
└── Adder
    ├── Adder.v
    └── README.md

做了什么

  • 用 picker 将 RTL 导出为 Python 包（output/Adder/），准备最小 README 与文件清单
  • 启动 ucagent（含 --mcp-server/--mcp-server-no-file-tools），在 TUI/MCP 下协作
  • 在 Guide_Doc 规范约束下，生成/补全：
    • 功能清单与检测点：unity_test/Adder_functions_and_checks.md（FG/FC/CK）
    • 夹具/环境与 API：tests/Adder_api.py（create_dut、AdderEnv、api_Adder_*）
    • 功能覆盖定义：tests/Adder_function_coverage_def.py（绑定 StepRis 采样）
    • 行覆盖配置与忽略：tests/Adder.ignore，分析文档 unity_test/Adder_line_coverage_analysis.md
    • 用例实现：tests/test_*.py（标注 mark_function 与 FG/FC/CK）
    • 缺陷分析与总结：unity_test/Adder_bug_analysis.md、unity_test/Adder_test_summary.md
  • 通过工具编排推进：RunTestCases/Check/StdCheck/KillCheck/Complete/GoToStage
  • 权限控制仅允许写 unity_test/ 与 tests（add_un_write_path/del_un_write_path）

实现的效果

  • 自动/半自动地产出合规的文档与可回归的测试集，支持全量与定向回归
  • 功能覆盖与行覆盖数据齐备，未命中点可定位与补测
  • 缺陷根因、修复建议与验证方法有据可依，形成结构化报告（uc_test_report/index.html）
  • 支持 MCP 集成与 TUI 协作，过程可暂停/检查/回补，易于迭代与复用

典型操作轨迹（卡住时）：

  • Check → StdCheck(lines=-1) → KillCheck → 修复 → Check → Complete
